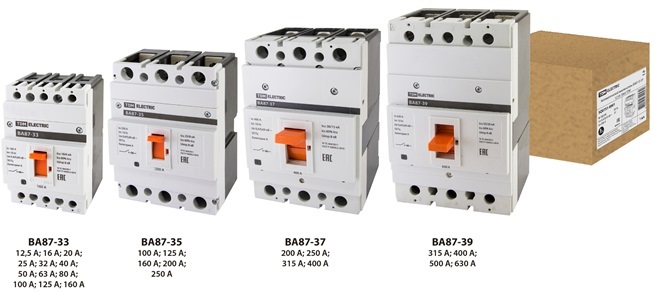

Автоматические выключатели серии ВА87




Назначение

  • Проведение тока в нормальном режиме
  • Отключение тока при коротких замыканиях и перегрузке
  • Оперативное включение и отключение электрических цепей

Применение

  • Жилое и гражданское строительство
  • Производственные объекты
  • Электроподстанции

Преимущества

  • Высокое качество
  • Низкая цена
  • Компактные габаритные размеры
  • Совместимость с дополнительными устройствами, предназначенными для автоматических выключателей серии ВА88
  • Возможность самостоятельно устанавливать дополнительные аксессуары
  • Гарантия 5 лет.


Технические характеристики

 Наименование параметра Значение
 Габарит выключателя по

 коммутируемому току,Inm

ВА87-33  ВА87-35ВА87-37  ВА87-39
 Номенклатура исполнений
 по номинальному току Ie, A
 12,5; 16; 20; 25; 32; 40;
 50;63; 80; 100; 125; 160
 100; 125; 160; 200;
250
 200; 250; 315;
400
 315; 400; 500;
630
 Кратность отключаемого
 тока (режим испытаний)
 12,5 16 20
25 32 40
 50 63 80 100
 125 160
 10In±20% 10In±20% 10In±20%
 500А±20% 10In±20%
 Номинальное напряжение
электрической сети, Ue, В
 400/690
 Номинальная частота тока
 электрической сети, Гц
 50
 Номинальное напряжение
 изоляции, Ui, В
 690
 Номинальная предельная наибольшая
отключающая способность, Icu, при Ue
400B, кА
 18 25 36 55
 Номинальная предельная наибольшая
отключающая способность, Icu, при Ue
690B, кА
 6 8 15 20
 Номинальная предельная рабочая
отключающая способность, Ics, при Ue
400B, кА
 11 15 22 33
 Номинальная предельная рабочая
 отключающая способность, Ics, при Ue
 690В, кА
 4 5 9 12
 Категория применения А
 Суммарное число циклов В/О, не менее 10000 10000 8000 6000
 Электрическая износостойкость, циклов
В/О, не менее
 1500     1000
 Механическая износостойкость, циклов
В/О, не менее
 8500 8500 7000 5000
 Наличие драг. металлов - серебро,
не менее, г/3полюса
 1,02(12,5…50А)
1,17(63;80А)
1,83(100; 125А) 1,92(160А)
 1,83(100; 125А)
1,92(160А)
2,43(200;250А)
 2,82(200;250А)
3,6(315;400)А
 4,02(315;400А)
6,48(500А)
 8,28(630А)
 Максимальное сечение подключаемого
провода, мм²
 35 70 120 185
 Климатическое исполнение и категория
размещения по ГОСТ15150-69
 УХЛ3
 Степень защиты по ГОСТ 14254-96 IP20
 Режим работы продолжительный
 Средняя масса выключателя , кг 0,8 1,08 2,9 3,5


Габаритные размеры (Д х В х Г) мм

 76х120х78,5 104х139х78,5 120х180х130 140х215х130


Таблица совместимости дополнительных устройств ВА88 и ВА87

Аварийный контакт АК, Дополнительный контакт ДК, Аварийный + дополнительный контакт АК+ДК

Независимый расцепитель РН, Расцепитель минимального напряжения РМ

Автоматический выключатель ВА88

32/33 35/37

Автоматический выключатель ВА87

33/35 37/39

Привод ручной поворотный ПРП

Автоматический выключатель ВА88

32 33 35 37 37
Автоматический выключатель ВА87 33 - 35 37
39

Электропривод ЭП

Автоматический выключатель ВА88

32/33 - 35/37

Автоматический выключатель ВА87

33 35 37/39


Ассортимент продукции

Наименование

Артикул

Автоматический выключатель
ВА87-33 3Р 12,5А 18кА TDM
SQ0751-0001

Автоматический выключатель

ВА87-33 3Р 20А 18кА TDM

SQ0751-0003

Автоматический выключатель

ВА87-33 3Р 25А 18кА TDM

SQ0751-0004

Автоматический выключатель

ВА87-33 3Р 32А 18кА TDM

SQ0751-0005

Автоматический выключатель

ВА87-33 3Р 40А 18кА TDM

SQ0751-0006

Автоматический выключатель

ВА87-33 3Р 50А 18кА TDM

SQ0751-0007

Автоматический выключатель

 ВА87-33 3Р 63А 18кА TDM

SQ0751-0008

Автоматический выключатель

ВА87-33 3Р 80А 18кА TDM

SQ0751-0009

Автоматический выключатель

ВА87-33 3Р 100А 18кА TDM

SQ0751-0010

Автоматический выключатель

ВА87-33 3Р 125А 18кА TDM

SQ0751-0028

Автоматический выключатель

ВА87-33 3Р 160А 18кА TDM

SQ0751-0011

Автоматический выключатель

ВА87-35 3Р 100А 25кА TDM

SQ0751-0012

Автоматический выключатель

ВА87-35 3Р 125А 25кА TDM

SQ0751-0013

Автоматический выключатель

ВА87-35 3Р 160А 25кА TDM

SQ0751-0014

Автоматический выключатель

ВА87-35 3Р 200А 25кА TDM

SQ0751-0015

Автоматический выключатель

ВА87-35 3Р 250А 25кА TDM

SQ0751-0016

Автоматический выключатель

ВА87-37 3Р 200А 35кА TDM

SQ0751-0017

Автоматический выключатель

ВА87-37 3Р 250А 35кА TDM

SQ0751-0018

Автоматический выключатель

ВА87-37 3Р 315А 35кА TDM

SQ0751-0019

Автоматический выключатель

ВА87-37 3Р 400А 35кА TDM

SQ0751-0020

Автоматический выключатель

ВА87-39 3Р 315А 35кА TDM

SQ0751-0021

Автоматический выключатель

ВА87-39 3Р 400А 35кА TDM

SQ0751-0022

Автоматический выключатель

ВА87-39 3Р 500А 35кА TDM

SQ0751-0023

Автоматический выключатель

ВА87-39 3Р 630А 35кА TDM

SQ0751-0024
